СЛОВАРЬ ТЕРМИНОВ ПО ЭЛЕКТРОПРИВОДАМ

Электроприводы

Электроприводом называют устройства, предназначенные для приведения в действие трубопроводной арматуры. Электроприводы состоят из двигателя, передачи и системы управления. Устанавливаются из следующих соображений: безопасность, надежность, контроль системы управления и процессов, недоступное или отдаленное расположение арматуры, чрезмерное усилие для управления, чрезвычайно высокие требования к безопасности. Чаще всего, электроприводы устанавливаются на трубопроводную арматуру больших диаметров, которой сложно управлять вручную, на автоматизированные или полуавтоматизированные участки трубопровода, а также в места, где непосредственное присутствие человека недопустимо по тем или иным причинам. Технические требования к приводам регламентируются в соответствии с ГОСТ 30533-97 и ГОСТ Р 50369-92.

Обозначение

Общепринятое, устоявшееся наименование электроприводов, № чертежа, наименование типа конструкции.

Вид электропривода

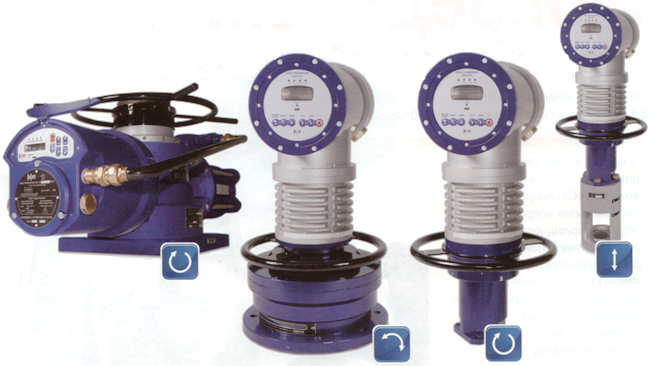

Электроприводы выделяют трех видов: многооборотные, неполноповоротные и прямоходные, в зависимости от способа воздействия на исполнительный орган арматуры. Многооборотные электроприводы устанавливают на задвижки, неполноповоротные электроприводы устанавливают на краны и затворы дисковые, прямоходные приводы ставят на запорные и регулирующие клапаны.

Исполнение

Климатические условия эксплуатации электроприводов, определяются в соответствии с ГОСТ 15150-69.

Взрывозащита

Электроприводы для арматуры выпускаются в нормальном и взрывозащищенном исполнениях. Взрывозащищенность достигается с помощью заключения электрических частей во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду. Если возникает искра, то взрывоопасная среда воспламеняется внутри изолированного объема и взрыв не распространяется дальше. В соединениях корпуса щелевой зазор делается таким, чтобы исключить распространение взрыва во внешнее пространство. Прочность каждой детали взрывозащищенных электроприводов проверяется в процессе изготовления с помощью гидравлических испытаний давлением 1,0 МПа в течение 1 минуты.

Вы находитесь в каталоге электроприводов специализированного сайта нашей компании. В нашем каталоге Вы можете найти продукцию более чем 20 производителей электроприводов, среди них такие компании как Auma, ZPA Pecky, Regada, Завод электроники и механики, Тулаэлектропривод, Бетро, Прибор, Московский завод тепловой автоматики, ТОМЗЭЛ, Томская электронная компания, ЭлеСи, Уфимское приборостроительное производственное объединение, Специальное конструкторское бюро систем промышленной автоматики, Сибирский машиностроитель. Для того, чтобы подобрать необходимый электропривод, настоятельно рекомендуем воспользоваться нашим Расширенным поиском, где Вы сможете подобрать электропривод не только по обозначению, но и по дополнительным техническим характеристикам.

Практически все процессы, связанные с механической энергией, движением, осуществляются электроприводом. Широкое распространение электропривода объясняется возможностью перемещать электроэнергию на любые расстояния, постоянной готовностью к использованию, легкостью превращения в любые другие виды энергии.

Первые испытания электродвигателя были проведены в 1838 году русским ученым Борисом Семеновичем Якоби. Однако начало повсеместного применения электропривода приходится лишь на семидесятые годы 19 века.

Несмотря на ряд недостатков, к которым относятся трудность обеспечения коррозионной защиты, необходимость оснащения сравнительно сложными пультами управления, значительная масса, для управления запорной и регулирующей арматурой чаще других используются электроприводы. К достоинствам электроприводов следует отнести простоту управления, использование электроэнергии только во время включения, электроприводы могут запускаться местно и дистанционно, что облегчает управление процессом, при управлении электроприводом задержка времени с момента подачи сигнала до момента исполнения команды незначительна. Так же они могут быть установлены в труднодоступных местах благодаря простоте коммуникаций. Относительная экономичность использования электроприводов возрастает при увеличении площади обслуживания или расстояния, с которого осуществляется управление. При выборе электропривода необходимо учитывать технические характеристики электродвигателя, а также климатические условия, в которых будет работать привод. Правильный выбор электропривода влияет на весь процесс транспортировки рабочих сред по трубопроводу.

Электроприводы чаще других приводов используются для управления запорной и регулирующей арматурой. К достоинствам электроприводов следует отнести простоту управления, использование электроэнергии только во время включения, электроприводы могут запускаться местно и дистанционно, что облегчает управление процессом, при управлении электроприводом задержка времени с момента подачи сигнала до момента исполнения команды незначительна. Относительная экономичность использования электроприводов возрастает при увеличении площади обслуживания или расстояния, с которого осуществляется управление. Электроприводы могут быть установлены в труднодоступных местах благодаря простоте коммуникаций. К недостаткам электроприводов следует отнести трудность обеспечения коррозионной защиты и необходимость обеспечения сложными пультами управления.

Электропривод устанавливается непосредственно на арматуре или на некотором расстоянии от нее. В последнем случае крутящий момент на арматуру передается посредством подвижных колонок, штанг, цепей и других переходных устройств – так называемое дистанционное управление. По мощности электропривод подбирается таким образом, чтобы крутящий момент на шпинделе арматуры находился в пределах 40 – 100 % от наибольшего крутящего момента, развиваемого данным электроприводом.

Электроприводы для арматуры выпускаются в нормальном и взрывозащищенном исполнениях. Взрывозащищенность достигается с помощью заключения электрических частей во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду. Если возникает искра, то взрывоопасная среда воспламеняется внутри изолированного объема и взрыв не распространяется дальше. В соединениях корпуса щелевой зазор делается таким, чтобы исключить распространение взрыва во внешнее пространство. Прочность каждой детали взрывозащищенных электроприводов проверяется в процессе изготовления с помощью гидравлических испытаний давлением 1,0 МПа в течение 1 минуты. В нашем каталоге Вы найдете электроприводы для трубопроводной арматуры с крутящим моментом от 5 до 10000 Н*м в нормальном и взрывозащищенном исполнении, для умеренных и умеренно-холодных макроклиматических районов.

При подборе оборудования используйте библиотеку ГОСТов и ТУ на электроприводы.

Далее вы можете ознакомиться с перечнем электроприводов, предлагаемых нашей компанией:
